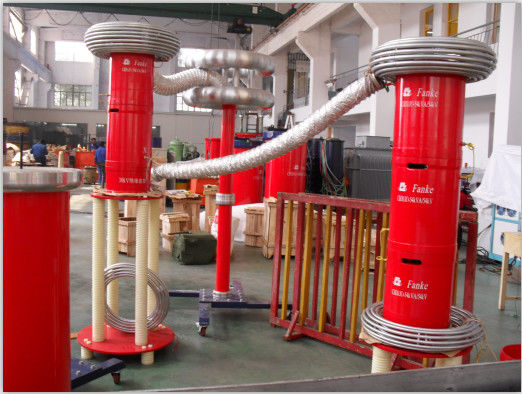

El equipo de prueba del cable del alto voltaje de 35KV 132KV para la CA soporta la prueba del voltaje

El equipo de prueba del cable del alto voltaje de 35KV /132KV 30-300Hz, resonante soporta el sistema de la prueba del voltaje

Características
1. Esto soportar el equipo del voltaje tiene pequeño sistema del volumen, ligero y portátil de prueba.
2. La fuente de alimentación adopta la fuente de alimentación monofásica 220V o la sola fuente de alimentación 380V, que es conveniente para la colección in situ del poder.
3. El reactor adopta la colada de epoxy seca, que es hermosa y confiable, conveniente para toda clase de cables.
4. equipe de la tecnología patentada armónica baja, estándar internacional más bajo de 5% y proteger el transformador principal, el generador y el otro equipo contra daño armónico de alto voltaje.
5. equipe de la función de supervisar valor máximo según el estándar internacional, que puede supervisar forma de onda de la prueba de alto voltaje en tiempo real.
6. fácil a la operación, pantalla grande del LED.
7. Con su propia impresora micro, impresión y datos de prueba de ahorro en cualquier momento.

Uso:
sistema resonante de la frecuencia variable del cable
La frecuencia del generador soporta el equipo de prueba del voltaje;
La CA del equipo eléctrico de la subestación soporta el sistema de prueba del voltaje

I. Product Usage:

Este modelo CHX-810KVA/54KV, 135KV del sistema de la prueba se diseña para 35KV y 110KV LA CA in situ del cable de la clase XLPE soporta la prueba del voltaje con tecnología de circuito resonante variable de la frecuencia; el voltaje más alto de la prueba es no más que 54KV o 135KV; frecuencia de la prueba: 30-300Hz; el ciclo de trabajo es no más que 60mints. puede ayudar a clientes a realizar la prueba preventiva o la prueba de la entrega en la CA soporta la prueba del voltaje para los cables 35KV dentro de los 5km y de XLPE clase 132KV dentro del 1km.

La gama de prueba del sistema está como siguiendo:

1. los 5km del cable 35kV/300mm2, probaron la capacitancia ≤0.97uF, frecuencia 30-300Hz, voltaje 52kV, tiempo 60min de la prueba de la prueba de la prueba.

2, 1kilómetrodel cable 132kV/630mm2, probaron el ≤ 0.201uF, frecuencia 30-300Hz, voltaje 128kV, tiempo 60min de la capacitancia de la prueba de la prueba de la prueba.

II. datos técnicos generales

1. Capacidad clasificada: 810kVA;
2. Energía entrada: 380V el voltaje trifásico, frecuencia es 50Hz;
3. Voltaje clasificado: 54kV; 135kV;
4. Corriente clasificada: 15A; 6A;
5. Frecuencia de trabajo: 30-300Hz;
6. Forma de onda de la salida del dispositivo: onda sinusoidal
7. Tarifa de la distorsión de forma de onda: ≤ el 1% de la tarifa de la distorsión de forma de onda del voltaje de salida;
8. Hora laborable: 60min continuo permitido bajo carga clasificada; sobrepresión 1,1 veces 1 minuto;
9. Subida de la temperatura: subida ≤65K de la temperatura después del funcionamiento continuo por 60 minutos bajo carga clasificada;
10. Factor de calidad: dispositivo sí mismo Q≥30 (f=45Hz);
11. Función de la protección: Protección de la descarga disruptiva del producto de la sobreintensidad de corriente, de la sobretensión y de la prueba para el producto probado (véase la sección variable de la fuente de alimentación de la frecuencia para los detalles);
12. Exactitud de la medida: valor eficaz 1,5 del sistema;

III. componentes principales:
