Equipo de prueba de alto voltaje 810KVA, equipo de prueba de cable de 35KV y 132KV Hv 30-300Hz
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Pruebe el principio: | Circuito resonante de la frecuencia variable | Pruebe el artículo: | Prueba del voltaje de withstand de la CA debajo de 52KV, 132KV |
|---|---|---|---|
| Max.Capacity: | 810KVA | Max. Voltaje: | 54KV, 135KV |
| Característica del diseño: | Tipo portátil, un peso de la pieza única, especiales más ligeros para la instalación y la prueba in | Componente:: | Fuente de energía de V/F, transformador de la excitación, un reactor modular más ligero de la prueba |
| Pruebe la frecuencia: | 30-300HZ | ciclo de trabajo: | 60 mentas |
| Pruebe la exactitud: | Ningún menos de 1,5% | Forma de onda de la salida: | Buena onda sinusoidal |
| Pruebe la longitud del cable: | los 5km del cable 35KV, el 1km de la clase 132KV | Prueba estándar: | 60060-1:2010 del IEC; 62271-203:2011 del IEC para los SOLDADOS ENROLLADOS EN EL EJÉRCITO, 60840:2011 |
| Alta luz: | Sistema de prueba resonante de alto voltaje,conjunto de prueba resonante |
||
Juego de prueba de voltaje de resistencia de resonancia de frecuencia variable portátil, para prueba de cable de 35KV y 132KV
I. Uso del producto:

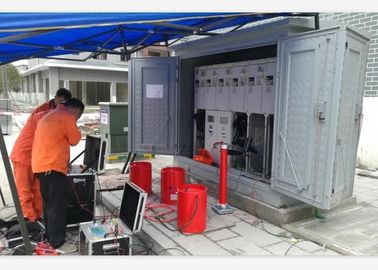

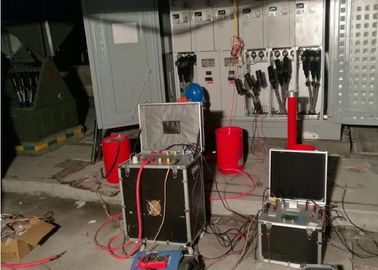

Este modelo de prueba CHX-810KVA / 54KV, 135KV está diseñado para la prueba de tensión de CA en el sitio del cable XLPE de 35KV y 110KV clase XLPE con tecnología de circuito resonante de frecuencia variable; el voltaje de prueba más alto no es más de 54KV o 135KV; frecuencia de prueba: 30-300Hz; el ciclo de trabajo no es más de 60 minutos. puede ayudar a los clientes a realizar pruebas preventivas o de transferencia en pruebas de voltaje de resistencia de CA para cables XLPE de 35KV dentro de 5 km y clase de 132KV dentro de 1 km.
El rango de prueba del conjunto es el siguiente:
1. 5 km de cable de 35kV / 300mm2, capacitancia probada ≤0.97uF, frecuencia de prueba 30-300Hz, voltaje de prueba 52kV, tiempo de prueba 60min.
2, 1 km de cable 132kV / 630mm2, capacitancia probada ≤ 0.201uF, frecuencia de prueba 30-300Hz, voltaje de prueba 128kV, tiempo de prueba 60min.
II. Datos técnicos generales
- Capacidad nominal: 810kVA;
- Potencia de entrada: tensión trifásica de 380 V, la frecuencia es de 50 Hz;
- Tensión nominal: 54kV; 135kV;
- Corriente nominal: 15A; 6A;
- Frecuencia de trabajo: 30-300Hz;
- Forma de onda de salida del dispositivo: onda sinusoidal
- Tasa de distorsión de forma de onda: Tensión de salida Tasa de distorsión de forma de onda ≤ 1%;
- Tiempo de trabajo: 60 min continuos permitidos bajo carga nominal; sobrepresión 1.1 veces 1 minuto;
- Aumento de temperatura: aumento de temperatura ≤65 K después de un funcionamiento continuo durante 60 minutos bajo carga nominal;
- Factor de calidad: dispositivo en sí Q≥30 (f = 45Hz);
- Función de protección: protección contra sobrecargas, sobretensión y de prueba del producto para el producto probado (consulte la sección de fuente de alimentación de frecuencia variable para obtener más información);
- Precisión de la medición: valor efectivo del sistema 1.5;
III. Componentes principales:
| SN | Nombre de Componentes | Tipo y especificación | Cantidad | Cada peso | Cada dimensión |
| 1 | Potencia de frecuencia variable | FKVF-30kW / 380V | 1 pieza | 35kgs | 480 * 480 * 520 mm |
| 2 | Transformador de excitación | CQSB (J) -30kVA / 2.5KV, 5KV | 1 pieza | 130kgs | 550 * 550 * 580mm |
| 3 | Reactor de prueba resonante HV | CHX (kf) -81kVA / 27kV / 34H | 10 piezas | 75kgs | D480 * H520mm |
| 4 | Divisor capacitivo | TRF-150kV / 2000pF | 1set | 30kgs | D200 * H1250mm |
| 5 | Accesorios de prueba especiales | 1set |
IV. Principio de la prueba:
VF: Fuente de energía de frecuencia variable T: Transformador de excitación
L: Reactor de prueba Cx: Equipo probado MOA1: Pararrayos
C1, C2: divisor de voltaje (C1 es el brazo de alto voltaje, C2 es el brazo de bajo voltaje)
V. Panel de software principal de medición y control:
Nota: este es el panel de software antes de iniciar la prueba para la configuración de parámetros
VI.Accesorios
- Caja de accesorios para accesorios de almacenamiento.
- Cables de entrada de fuente de alimentación.
- Cables de salida de fuente de alimentación.
- Cables de salida del excitante transformador.
- Cables de puesta a tierra del sistema.
- Cables paralelos del reactor.
- Cables de medición HV (los cables de salida de señal del divisor de tensión)
- Cables de salida HV (reactor para dividir, divisor para probar objeto)
- Base de apoyo de aislamiento
- anillo corona para prueba de 135kv
- Se ofrece un informe de prueba final, un certificado de calidad, un manual del usuario y una lista de empaque.
VII. Otro modelo opcional
1. Para la prueba de GIS en el sitio
| Modelo | Voltaje nominal | Corriente nominal de salida | Capacidad de salida nominal | Solicitud (A partir de 45Hz a partir) |
| CHX-135KVA / 135KV | 27KV * 5 | 1A | 135KVA | Para 72.5KV y menos GIS |
| CHX-270KVA / 135KV | 27KV * 5 | 1A | 135KVA | Para 72.5KV y menos GIS |
| CHX-216KVA / 216KV | 27KV * 8 | 1A | 216KVA | Para 123KV y menos GIS |
| CHX-270KVA / 270KV | 27KV * 10 | 1A | 270KVA | Para 145KV y menos GIS |
| CHX-275KVA / 275KV | 275KV | 2A | 275KVA | Para 170KV y menos GIS |
| Requisito especial puede hacerse por orden | ||||
2. Para la prueba in situ del cable XLPE de 45KV
| Modelo | Voltaje nominal | Corriente nominal de salida | Capacidad de salida nominal | Máxima Aplicación |
| CHX-108/54 | 54KV | 2A | 108KVA | Cable de 45kV≤1km |
| CHX-216/54 | 54KV | 4A | 216KVA | Cable de 45kV≤2km |
| CHX-324/54 | 54KV | 6A | 324KVA | Cable de 45kV≤3km |
| CHX-432/54 | 54KV | 8A | 432KVA | Cable de 45kV≤4km |
| CHX-540/54 | 54KV | 10 A | 540KVA | Cable de 45kV≤5km |
| CHX-1080/54 | 54KV | 20A | 1080KVA | Cable de 45kV≤10km |
| Requisito especial puede hacerse por orden | ||||
3. Para la prueba in situ del cable XLPE de 66KV
| Modelo | Voltaje nominal | Corriente nominal de salida | Capacidad de salida nominal | Máxima Aplicación |
| CHX-160/80 | 80KV | 2A | 160KVA | 66kV cable≤0.5km |
| CHX-320/80 | 80KV | 4A | 320KVA | 66kV cable≤1km |
| CHX-640/80 | 80KV | 8A | 640KVA | 66kV cable≤2km |
| CHX-960/80 | 80KV | 12A | 960KVA | 66kV cable≤3km |
| CHX-1280/80 | 80KV | 16A | 1280KVA | 66kV cable≤4km |
| CHX-1600/80 | 80KV | 20A | 1600KVA | 66kV cable≤5km |
| CHX-3200/80 | 80KV | 40A | 3200KVA | 66kV cable≤10km |
| CHX-9600/80 | 80KV | 120A | 9600KVA | 66kV cable≤20km |
| Requisito especial puede hacerse por orden | ||||
VIII. Tabla estándar de prueba de aislamiento en el sitio de IEC 60840: 2011 para cable XLPE
