Equipo de prueba de resistencia de aislamiento de frecuencia / Equipo de prueba de resistencia de tierra

Equipo de prueba de resistencia de tierra de frecuencia industrial, inyección de corriente grande, conjunto de prueba de resistencia de puesta a tierra de subestación

I. Introducción de producto:

La planta de energía y la red de puesta a tierra de la subestación es una de las instalaciones importantes para garantizar la seguridad personal y la operación segura de los equipos eléctricos; El tamaño de la resistencia a tierra de la rejilla de conexión a tierra es un indicador importante para medir la conexión a tierra. Por lo tanto, nuestro dispositivo está diseñado y fabricado para cumplir con los requisitos de las "pautas de medición de parámetros característicos de frecuencia de puesta a tierra" del Departamento de Energía.

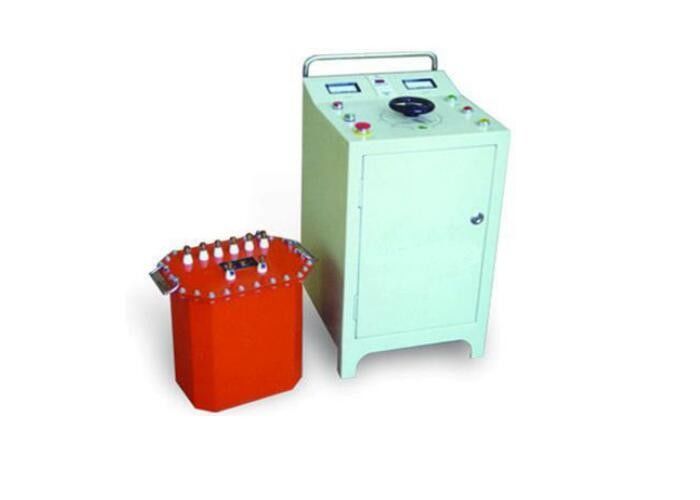

El equipo de prueba de resistencia de tierra de frecuencia de potencia de la serie DZC es un equipo de prueba de inyección de corriente de alta frecuencia y frecuencia para la medición de resistencia de conexión a tierra. El dispositivo consta de consola y transformador, y el manejo, el cableado y el uso son extremadamente fáciles.

II. Principales características y datos técnicos

1. Inyectar corriente grande con frecuencia de potencia, garantizar la precisión de la prueba para una medición de resistencia de conexión a tierra

2: Método de prueba: método de 4 cables, método de 3 cables y método simple de 2 líneas

3: El dispositivo consta de consola y transformador, y el manejo, el cableado y el uso son extremadamente fáciles.

4: La corriente de salida es más de 30A (40A - 60A en general), lo que mejora la precisión.

5. Lea con precisión los valores de voltaje y corriente conectando el voltaje y la corriente digital externa.

6.El dispositivo también se puede utilizar como potencia para medir parámetros de líneas.

7. Una salida de voltaje más alta: 0 ~ 1000V o 0-500V

8. Rango de prueba de resistencia de Gounding: 0 ~ 300 Ω

9. Especial para medición de resistencia de puesta a tierra de subestaciones con mayor pérdida de impedancia.

10. Frecuencia de prueba: 50Hz o 60Hz

III. Modelo opcional

• DZC-20KVA / 1KV: salida 20A / 1000V
• DZC-30KVA / 1KV: salida 30A / 1000V
• DZC-50KVA / 1KV: salida 50A / 1000V
• DZC-20KVA / 0.5KV: salida 20A / 500V
• DZC-30KVA / 0.5KV: salida 30A / 500V
• DZC-50KVA / 0.5KV: 50A / 500V de salida
