Tipo enfriado por agua Equipo de prueba de generador Conjunto de prueba de resistencia de aislamiento

Probador de resistencia de aislamiento, Tipo enfriado por agua Generador de energía Comprobador de aislamiento, Corriente de cortocircuito 40mA

I. Introducción del producto:

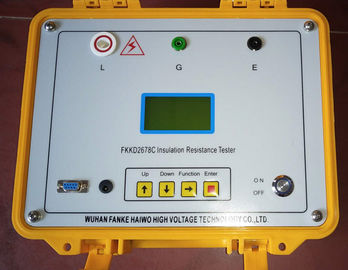

El probador de resistencia de aislamiento modelo FKKD2678C se usa especialmente para la resistencia de aislamiento al generador de energía enfriado por agua, pero también se puede usar para pruebas de aislamiento de laboratorio o de campo en otros equipos eléctricos. Corriente de salida superior a 25mA. La tensión máxima de salida de 5000V. Incluye sistema de medición de micro-corriente de alta precisión, sistema de refuerzo digital. Solo use líneas de alto voltaje y se puede medir una línea de señal que conecta el producto de prueba. Medición automática, los resultados de la pantalla de cristal líquido de pantalla grande, y almacenar los resultados.

II. Principales características :

1. Microcontrolador de 32 bits, interfaz de usuario en inglés, fácil de operar.

2. Calcula automáticamente la relación de absorción y el índice de polarización, y guarda automáticamente 15 segundos, 1 minuto, 2 minutos, 10 minutos para facilitar el análisis de los datos por minuto.

3. Corriente de salida, (2500 V, la salida es mayor que 25 mA), corrientes de cortocircuito mayores a 40 mA.

4. Una tecnología de módulo generador de alto voltaje completamente cerrado, la protección de la resistencia interna, segura y confiable. Capacidad anti-interferencia, para cumplir con la operación de la subestación de EHV en el sitio.

5. Se completa la prueba de descarga automática y se supervisa en tiempo real el proceso de descarga.

III. Datos técnicos principales

• Precisión: ± 10%
• Rango: 0.1M ~ 250GΩ
• Voltaje de prueba: 2500V, 5000V
• Corriente de cortocircuito: 25mA
• Tiempo de medición: 1 minuto a 10 minutos (con la medida relacionada)
• Fuente de alimentación: 180 ~ 270VAC, 50Hz / 60Hz ± 1% (energía de la utilidad o del generador)
• Ambiente de trabajo: Temperatura -10 ~ 40, humedad relativa 20 a 80%.

IV. Indicación de conexión

1. Terminal de línea - Terminal L o terminal de prueba de salida HV

L - "Línea" para la salida de alto voltaje, conocida como lado de la línea, medida por el cable del cable de alto voltaje a la línea final u objeto probado, por ejemplo, conectado a los devanados del motor.

2. Departamento de terminal de agua - terminal de G

G ---- conectado con el agua recibida en el generador del fregadero.

3. Base de terminales - terminal E

Terminal de conexión a tierra, conectado al bastidor del generador con conexión a tierra.
