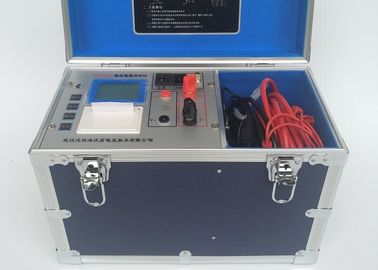

Equipos de prueba de transformador de corriente monofásico 10A DC probador de resistencia

Probador de resistencia de CC de un solo canal del transformador de potencia, salida de corriente de prueba monofásica 10A

I. Descripción y aplicación de los productos

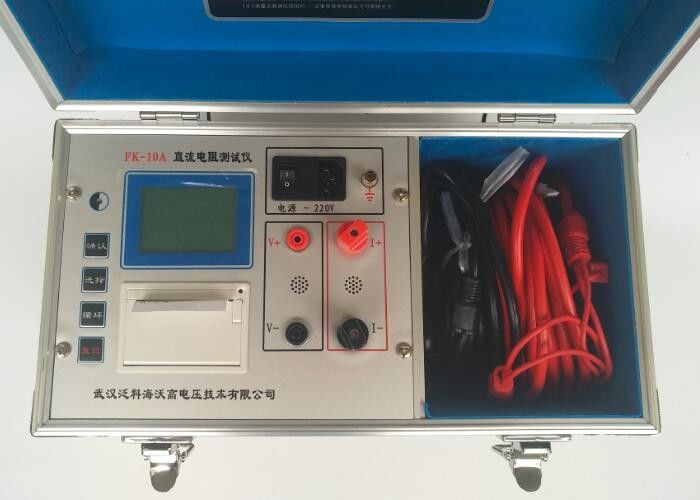

La resistencia de CC del transformador es un elemento que debe probarse para los productos semiacabados en la fabricación del transformador, la prueba de fábrica, la instalación, la prueba de traspaso y la prueba preventiva del sector energético. Puede encontrar efectivamente algunos defectos causados ​​por la selección de la bobina del transformador, la soldadura, el aflojamiento de las uniones, la falta de hilos, la rotura del cable, etc. y también los peligros ocultos después de correr. Con el fin de satisfacer las necesidades de medición rápida de la resistencia de CC de los transformadores, se realiza el probador de resistencia de CC del modelo FK-10A. Se realiza una medición de resistencia de CC para 35KV y transformador de potencia de potencia inferior con siete engranajes de prueba opcionales como selección automática, 10A, 5A, Rango de prueba de 1A, 200 mA, 40 mA, <5 mA y 0.5mΩ-100KΩ.

II. Caracteristicas

1. Controlado por un microordenador de un solo chip de alta velocidad, con alta automatización y fácil operación. Menú de operación en inglés.

2, utilizando una nueva tecnología de potencia, la posición actual del engranaje, amplio rango de medición, puede seleccionar automáticamente la corriente de prueba según la carga.

3, 320 * 240 matriz de puntos 65K color verdadero pantalla LCD táctil, pantalla clara bajo luz intensa, pantalla táctil / botón de modo de doble operación.

4, interfaz RS232 y USB, pueden comunicarse con la computadora y el almacenamiento en disco de U.

5, la función de protección es perfecta, puede proteger de manera confiable el impacto de la parte posterior de EMF en el instrumento y el rendimiento es más confiable.

6, con avisos de alarma y pantalla de sonido de descarga, borrar la indicación de descarga, reducir el mal uso

7. La velocidad de respuesta es rápida, los datos de medición son estables y los datos se actualizan automáticamente durante la prueba.

8, la tecnología de administración de energía inteligente, reduce efectivamente el calentamiento interno del instrumento, ahorrando energía.

9, No hay reloj de apagado ni memoria de apagado, puede guardar datos de forma permanente.

10. Modo de trabajo de CA / CC, se puede usar en el sitio con o sin energía de la red pública.

11. Siete marchas de prueba opcionales como selección automática, 10A, 5A, 1A, 200mA, 40mA, <5mA

12. Amplio rango de medición de resistencia DC: 0.5mΩ-100KΩ.

III. Parámetros técnicos

1. Pruebe los engranajes actuales opcionales: automático, 10A, 5A, 1A, 200mA, 40mA, <5mA

2. Resolución: 0.1μΩ

3. Rango de medición en cada engranaje actual:

Automático: 0.5mΩ-100KΩ

10A: 0.5mΩ-800mΩ ()

5A: 1mΩ-2Ω

1A: 5mΩ-10Ω

200mA: 100mΩ-50Ω

40mA: 500mΩ-250Ω

5mA: 100Ω-50KΩ

4. Exactitud: 0.2%

5. Temperatura de trabajo: -10 ~ 40 ° C

6. Humedad de trabajo: <90% RH, sin condensación

7. Dimensión externa: 340 × 240 × 270 mm (L × W × H)

8. Peso: ≤10 kg (sin incluir el embalaje de madera)

9. Alimentación de CA: frecuencia AC220V ± 10%: 50 / 60Hz ± 5%
