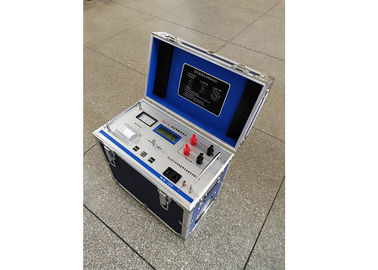

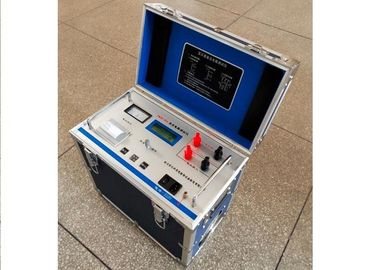

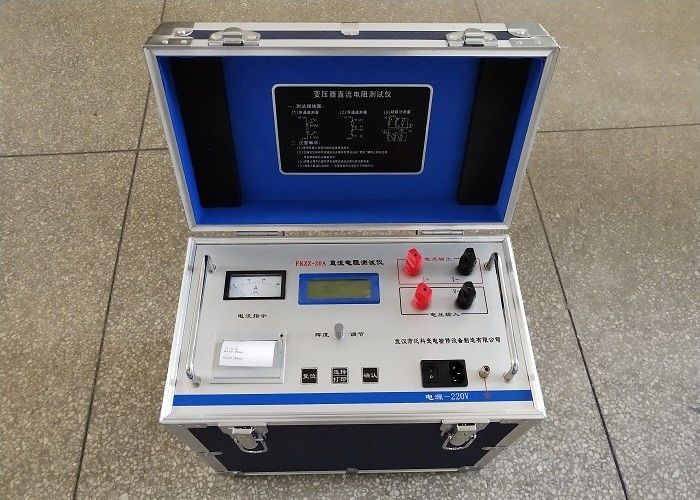

Prueba de resistencia automática de DC del canal del doble del equipo de prueba de la subida de la temperatura del transformador

Probador de la resistencia de DC del canal del doble del transformador de poder, prueba de la subida de la temperatura, prueba automática

I. descripción y uso de productos

La prueba de resistencia de DC del transformador es una del artículo más importante de la prueba de la prueba de fábrica del producto final y del producto semielaborado, de la instalación y de la prueba de la entrega en la fabricación del transformador y en la prueba preventiva del sector de la energía eléctrica puede encontrar con eficacia defectos de producción tales como flojedad, falta del filamento y línea quebrada en la pieza material de la selección, de la soldadura y de la conexión de las bobinas del transformador y del peligro ocultado que existen después de correr.

Para cubrir la demanda para la medida rápida de la resistencia de DC del transformador. Nuestra compañía ha desarrollado una nueva generación de probador de la resistencia de DC haciendo uso posee ventajas técnicas. Usando la tecnología de tercera generación a estrenar de la fuente de alimentación, tiene pequeño volumen, corriente de salida ligera y grande, etc.

La máquina completa es controlada por un solo microordenador (SCM) del microprocesador, la máquina entera termina automáticamente la autoinspección, la informática y exhibición, etc., y posee funciones automáticas de la descarga y de la indicación de la descarga. El equipo tiene alta exactitud y operación fácil, puede realizar la medida rápida de la resistencia de DC del transformador.

II. características

1. El probador tiene la corriente de salida grande (máximo 20A) y tensión de carga del alto (puede hacer salir 50V).
2. Tiene una gama ancha de la medida (0Ω-40KΩ), pudiendo medir todas las resistencias inductivas de DC de transformadores y del transformador de instrumento, el etc.
3. La máquina posee la función de ayuda magnética automática, y utiliza la excitación alta-baja de la secuencia del voltaje para probar las bobinas del transformador de baja tensión del hierro-corazón de YND11large-capacity y de la esquina-junta cinco-legged. Internamente, el probador conecta automáticamente bobinas según las fases seleccionadas para poder realizar la medida rápida y correcta de las bobinas de baja tensión. Puede cumplir el requisito por hora durante la prueba de la subida de la temperatura del transformador, con dos canales para la medida, muestreo en tiempo real y el listado, haciendo la prueba de la subida de la temperatura sea simple y conveniente.
4. Ha perfeccionado el circuito protector y la alta confiabilidad. Con una pantalla a color grande para hacer los datos exhibidos altamente legibles.
5. El probador ofrece un calendario perpetuo, almacenamiento de 100 sistemas de datos y cálculo automático de la temperatura, etc., no perderá datos cuando cierre. También se equipa del interfaz de u-disk para exportar los datos para el control.
6.  Tiene un interfaz de comunicaciones RS485 puede cooperar con el software de control del ordenador superior. Puede realizar teledirigido y la medida.
7. El equipo puede conducir automáticamente la desmagnetización, reducirá la remanencia del transformador y evitará la dificultad en el cierre.
8. El equipo tiene la protección y función de la alarma contra el misconnection de la fuente de alimentación de AC380V, reducirá el daño debido al misoperation.
9. También posee características como temperaturas aplicables amplias, alta exactitud, la estabilidad de la impermeabilización del temblor, antiinterferentes, altas y la movilidad. Tiene una alarma audio para la descarga y las indicaciones de la descarga del claro, éstas funcionan también pueden reducir el misoperation.

III. parámetros técnicos

voltaje 1.Output: 50V

engranaje actual 2.Test: 20A, 10A, 3A, 1A, 15mA

gama 3.Test en cada engranaje:

      20A: 0Ω~2Ω

      10A: 0.002Ω~4Ω

      3A: 0.006Ω~13Ω

      1A: 0.02Ω~40Ω

      15mA: 30 Ω~4KΩ

4. Exactitud de la prueba:  0.2%±0.0002mΩ

5. resolución del mínimo: 0,0001 mΩ

6. energía de entrada: EL AC220V±10%; 50Hz±1Hz

7. temperatura de trabajo: -20℃-40℃

8. humedad relativa: ≤90%RH, ninguna condensación de la humedad
