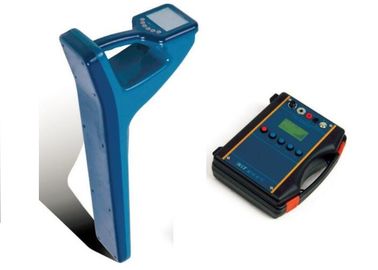

Identificador subterráneo fácil del cable del equipo de prueba del cable de alto voltaje de la radiación

Identificador del cable subterráneo Probador de rastreo, Tubería subterránea y Probador de ubicación de cable

I. Solicitud

1. Se utiliza para localizar la traza y la profundidad de todos los tipos de tuberías metálicas, identificación de cables de encendido / apagado

2. Indicación correcta / incorrecta: pinza patentada que detecta el resultado directamente

3. Fácil localización de fallas a tierra

4. Detección automática de profundidad y corriente.

5. Registro histórico de la curva, mostrar los cambios directamente.

6. Excelente capacidad anti-interferencia

7. Salida de alta potencia. Max 10w, cuatro grados, fácil de operar,

8. Ajuste automático de impedancia y protección

9. Fuente de alimentación flexible: batería interna, AC220V o encendedor de cigarrillos en el automóvil (12V)

II. Datos técnicos

Parte del receptor

1. modo de entrada: entrada de pinza, bucle de recepción interno, mini sensor 1k, mini sensor 8k, soporte A Frame

2. Frecuencia de recepción: 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, 93kHz, frecuencia de energía, frecuencia de radio, frecuencia de localización de fallas

3. Modo de detección de tubería: Método de pico inteligente (Ancho): Adecuado para la detección activa.
Método de pico: Adecuado para la detección pasiva. Método estrecho. Método nulo.
4. Modo de identificación del cable: identificación inteligente de la abrazadera. Identificación del mini sensor.

5. HMI: 320x240 puntos LCD.

6. Batería interna: batería de celda de litio, 14.8V, 7Ah

7. Dimensiones del marco: 700mm * 270mm * 120mm

8. Peso: 3.5kgs para la unidad principal

Parte del transmisor

1. modo de salida: salida de conexión directa, salida de acoplamiento de pinza, salida de radiación

2. Frecuencia de salida: 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, frecuencia de localización de fallas

3. Potencia de salida: max 10W, cuatro gradas

4. Voltaje de salida: max.150v

5. Impedancia a juego y protección: automática.

6. HMI: 128 * 64 DOTS LCD

7. Batería interna: batería de celda de litio, 14.8v, 7ah

8. fuente de alimentación externa: voltaje de alimentación del coche 12VDC

9. dimensiones: tamaño de la unidad principal 275 * 220 * 100mm

10. peso: unidad principal de peso 2.4kgs

III. Ventaja tecnica

• Soporte POWER –ON locating
• La flecha izquierda / derecha indica el trazado de la ruta del cable
• Visualización del valor de profundidad
• Indicación correcta / incorrecta
• Detecta el cable de encendido directamente.
• Detección inteligente de pinzas, para mostrar bien / mal directamente.
• Fácil detección de radiación.
• Localización de fallas de funda inteligente, localización precisa
