SF6 Aislamiento de gas AC Hipot Equipo de prueba AC Hipot Analyzer 80KV 100mA

Analizador de hipotecas de CA, aislamiento de gas, conjunto de pruebas de voltaje de resistencia de CA, aislamiento de gas SF6

I. Descripción del producto

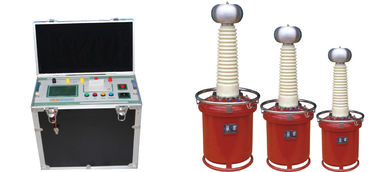

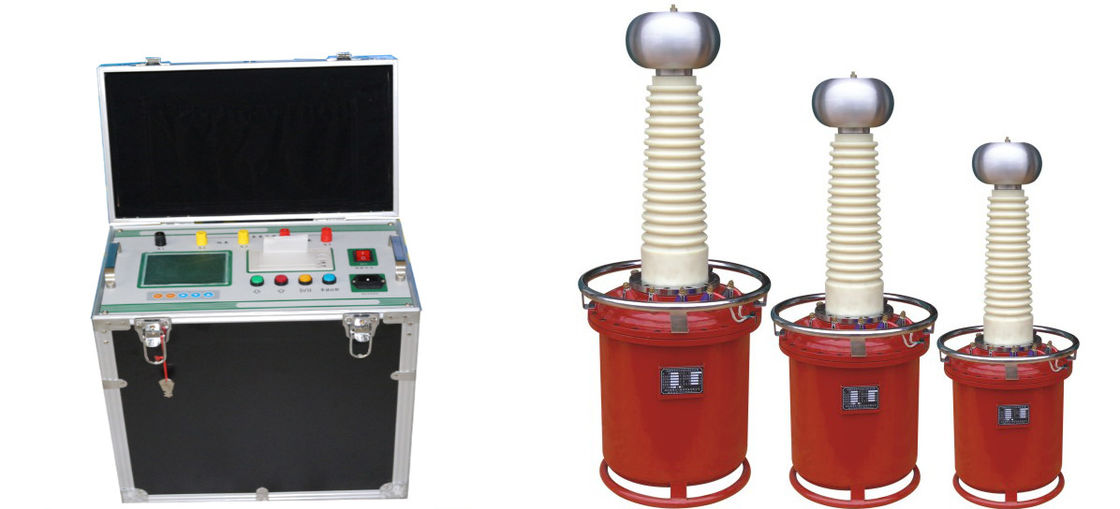

El modelo CQSB-8KVA / 80KV está diseñado para la prueba dieléctrica de CA. Para la prueba de CA, funciona a una frecuencia de potencia de 50/60 Hz. El amplificador HV adopta el aislamiento de SF6 para reducir el peso en sí mismo que el aislamiento sumergido en aceite o el aislamiento de resina e poxy.

Impulso automático, temporización automática, reducción automática de pasos y pantallas que pasan o fallan; Si la prueba falla, entonces el voltaje de ruptura / ARC, la sobrecorriente podría registrarse para su análisis, y también puede ser controlado por computadora, conveniente para el consumidor.

II. Aplicaciones:

Prueba de CA para equipos de conmutación, transformadores, motores, etc. El conjunto de prueba es un instrumento más inteligente, ampliamente utilizado para pruebas eléctricas en varias fábricas e institutos.

III. Funciones

1. Aislamiento de gas SF6 en booster HV
2. Microprocesador controlado
3. Pantalla digital
4. Alta precisión
5. Alta resolución;
6. Temporizador automático
7. Protecciones completas
8. Alarma
9. Temporizador automático

IV. Características del producto:

1. Modo de funcionamiento automático;
2. Menú guiado, de fácil manejo incluso para aquellas personas que no hayan leído el manual del usuario antes
3. Velocidad de impulso controlada en el modo automático. Mientras que la tensión de prueba alcanza el 80%, su velocidad de aumento se reducirá lentamente de forma automática;
4. Algunas etapas se pueden configurar durante el proceso de impulso. El equipo puede suspenderse en cualquier momento durante el proceso de impulso. La característica es útil para que el operador observe o diagnostique;
5. Mientras finaliza la prueba, los diferentes sonidos de alarma indican el resultado de la prueba de aprobación o falla. Mientras tanto, pasar o fallar también se muestra en la pantalla;
6. Si la prueba falla, entonces el voltaje de ARC / ruptura, la sobrecorriente podría registrarse para el análisis;
7. La corriente alta de CA se mide directamente por la bobina de Rogowski;
8. Diseño de contraseña para evitar operaciones no autorizadas;
9. Micro-impresora incorporada;
10. Fuerte capacidad anti-interferencia.
11. Comunicación de interfaz RS232 con computadora, prueba y guardar informe a computadora;
12. Totalmente protecciones contra sobrecorriente, sobretensión, flash-over;

V. Especificaciones técnicas:

1. Salida: 0-80KVac, 100mA, onda sinusoidal,
2. Capacidad: 8KVA
3. Rango de tiempo: 0-999S
4. Precisión de la medida de voltaje: ≤1.5% (FS) +3 mordidas
5. Exactitud de la medida de la moneda: ≤1.5% (FS) +3 mordidas
6. Duración: 5 minutos a la capacidad nominal.
7. Voltaje de entrada: AC220V ± 10% 50 / 60Hz ± 1
8. Temperatura ambiente: －8 ℃ ～ 50
9. HR: 85%, sin rocío.
10. Nivel del mar arriba: 1000 metros o menos
11. Tamaño y peso
12. Para transformador de prueba: 300X210X530mm, 28KG
13. Para panel de control: 540X430X380mm, 22Kg.
