probador de alto voltaje de 120KV 3mA DC Hipot, equipo de prueba actual de la salida tamaño pequeño

Sistema portátil de la prueba de DC Hipot, probador de alto voltaje de DC, fábrica del generador de DC

Descripción de producto

Investigado nuevamente, diseñado, y fabricado según la condición técnica común para el generador portátil del alto voltaje de DC del estándar industrial de China, el sistema de la prueba del hipot de DC de la serie de ZGF es un producto de la tecnología de la nueva era, conveniente para la prueba de alto voltaje de DC y medida actual de la salida en pararrayos del óxido del zin, los pararrayos magnéticos del escape, cable de transmisión, motor o generador del poder, transformador, e interruptor en el departamento de la energía eléctrica, unidad de investigación científica, ferrocarril, central eléctrica, fábrica de productos químicos y así sucesivamente.

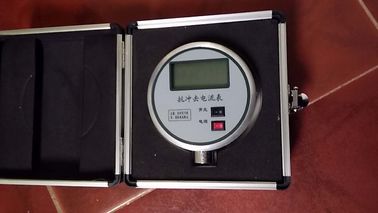

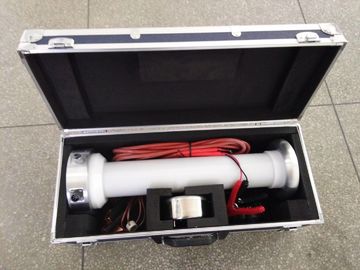

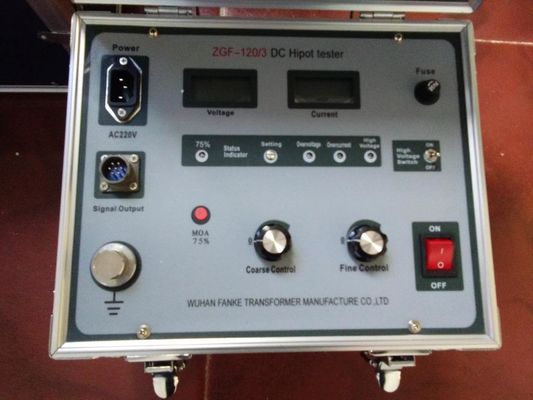

El sistema de la prueba se compone principalmente de la caja de control, del tipo aumentador de presión del cilindro del alto voltaje, del microamperímetro completamente protegido y barra de la descarga de DC. La caja de control se utiliza para el control los datos del proceso de la prueba y de prueba de exhibición, el tipo aumentador de presión del cilindro del alto voltaje es hacer salir el alto voltaje de DC, el microamperímetro completamente protegido está para la exhibición exacta de la salida actual y transfiere los datos a la caja de control.

El circuito de alta frecuencia del multi-voltaje se adopta en la prueba fijada que toma la ventaja del primer uso para la última técnica de la modulación de la anchura de pulso de alta frecuencia de PWM, grandemente aumentando estabilidad del voltaje. El tipo de alta calidad y portátil se alcanza en el generador del alto voltaje de DC que es también inmune al daño de la descarga en los gracias clasificados del voltaje a la adopción del dispositivo del superpoder IGBT y a las medidas de proteger, de aislamiento y de tierra especiales.

Los mayores parte del generador de alto voltaje de alta frecuencia de DC de la serie de ZGF adoptan los componentes hechos en América, Alemania, Japón y así sucesivamente con la tecnología avanzada, haciendo el equipo más confiable, más estable. el tubo del Multi-voltaje se desarrolla y se produce con tecnología alemana. Con las características de tamaño pequeño, capacidad grande, capacidad de sobrecarga fuerte, y prueba fácil de la operación de campo, el transformador de alta frecuencia es diseñado especialmente por los expertos. Anticipando, la compañía continuará desarrollando activamente el mercado, tomar calidad y credibilidad mientras que su vida, mejora constantemente su tecnología, desarrolla productos de una calidad sofisticados para cubrir las necesidades de usuarios, y se esfuerza abrir y modificar una nueva gloria del siglo.

Características de producto

1. Más pequeño de tamaño, más ligero en peso, con aspecto fino y la función completa, más confiable, fáciles actuar, conveniente para el uso al aire libre, un producto óptimo en nueva era.
2. Adopte la tecnología más avanzada y tome la ventaja del primer uso para la última técnica de la modulación de la modulación de alta frecuencia del arsenal de lógica de la secuencia de la anchura de pulso de PWM y del pulso. La frecuencia se aumenta hasta 100kHz con la tecnología de alta frecuencia, haciendo el alto voltaje de la salida más estable y ondula el ratio más pequeño.
3. Diseño sin necesidad de mantenimiento. Los componentes principales son dispositivos de la importación anticipada de la tecnología de los E.E.U.U., de Alemania y de Japón etc. que sea durable y no necesitan preocuparse de cortocircuito directo de la tierra continua de la descarga.
4. Alta exactitud y medición correcta. El voltaje y el metro actual todo tienen indicador digital, con la resolución 0.1kV del voltaje, y 0.1uA actual. El valor del voltaje aplicado al objeto de prueba de carga se exhibe directamente a través del voltímetro en el gabinete de control, que no necesitan ser conectadas con el divisor de voltaje en el exterior al usar, y la conexión de la ventaja es fácil.
5. Alta estabilidad en la regulación de voltaje, regulación de voltaje lisa en gama completa. La regulación de voltaje de la salida adopta el solo potenciómetro de los multi-anillos de la importación con el ajuste áspero y el ajuste fino. La exactitud del ajuste del voltaje es un mejor 0,1%, la exactitud del voltaje y de la medición actual es menos de 1,0%, y el factor de ondulación es mejor de 0,5%.
6. Salida negativa de la polaridad, comienzo cero, ajustable continuo, teniendo la función del voltaje excesivo, sobre corriente, la vuelta de cero y la protección molida. La operación es caja fuerte debido a la función fuerte del circuito de protección auto, índice técnico de todas las clases que superan el estándar industrial y productos similares.
7. Traiga la gran conveniencia a la medida de los pararrayos del óxido de cinc con la función añadida de la alto-exactitud 75%VDC-1mA; ningún cálculo con una prensa leve dada al botón. Con llave de funcionamiento de voltio del 75% en el gabinete de control, abra 0,75 botones cuando la corriente sube a 1000uA durante prueba de los pararrayos del aligeramiento, en este tiempo, valor exhibido en el metro de voltio y el metro actual es datos del 75%. Gire el botón del voltaje-para arriba y el botón del ajuste fino de nuevo a cero inmediatamente después que se acaba la prueba, y presione el botón verde, corte el alto voltaje y apague el interruptor antes de hacer la otra prueba.
8. Función de ajuste conveniente de la sobretensión. El valor de voltio del ajuste puede tiene una representación visual con la adopción del interruptor digital que hace la operación más casual, unidad del dial de valor exhibida siendo kilovoltio.
9. Estructura segmentaria del aumentador de presión de alto voltaje. Conveniente para el uso del campo, conveniente y la economía, una máquina sirve para varios propósitos.
10. Tres piernas encubiertas de la ayuda se fijan en la parte inferior para aumentar la estabilidad del aumentador de presión de alto voltaje.

Pruebe la figura de la conexión del circuito

Nota: La caja de control (gabinete) se utiliza para el control los datos del proceso de la prueba y de prueba de exhibición, el tipo aumentador de presión del alto voltaje (generador del cilindro del alto voltaje) es hacer salir el alto voltaje de DC, el microamperímetro completamente protegido (UA) está para la exhibición exacta de la salida actual y transfiere los datos a la caja de control.

la barra de la descarga está para poner a tierra y la descarga de conexión a tierra después de prueba de DC del final.

Especificación principal y modelo opcional
